Zodiac FX + faucet: tráfico intercambiado entre controlador y switch

Una vez instalado el controlador faucet en la raspberry pi vamos a analizar el tráfico intercambiado entre el controlador y el switch. Puedes instalarlo siguiendo estas instrucciones.

Al arrancar el controlador se ve como se abre una conexión TCP desde el switch 10.0.1.99 hacia el controlador instalado en la raspberry pi (10.0.1.8:6633) y comienza el intercambio de mensajes openflow, véanse paquetes 19, 20 y 22:

Conexión

Paquete OFPT_HELLO

Inicialmente el switch envía paque OFPT_HELLO:

Conexión

Y el controlador le contesta con OFPT_HELLO, fijando como número inicial de secuencia al valor Transaction ID: 3420126300:

Conexión

Paquete OFPT_FEATURES_REQUEST/REPLY

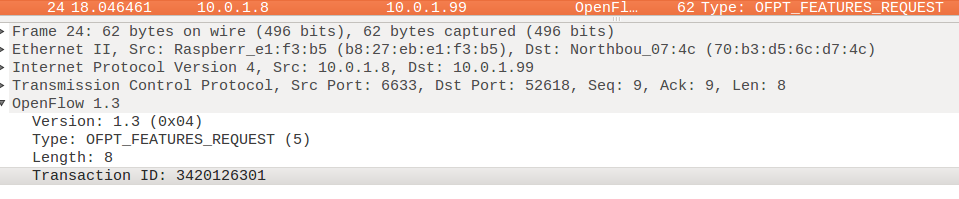

El controlador envía el switch una solicitud de las características OFPT_FEATURES_REQUEST que tiene el switch, con número de secuencia el siguiente al fijado en el mensaje anterior Transaction ID: 3420126301:

Conexión

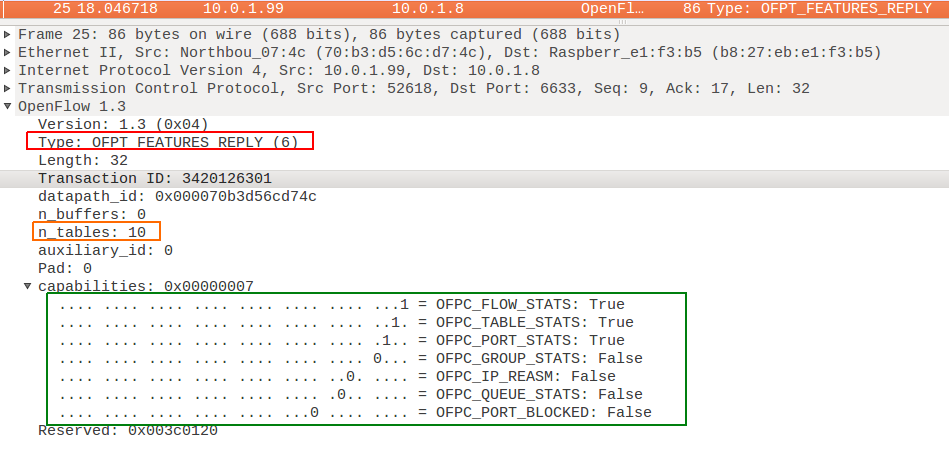

El switch le envía su información al controlador OFPT_FEATURES_REPLY, en particular su datapath_id: 0x000070b3d56cd74c que debe coincidir con el que hemos configurado en el fichero faucet.yaml e indica las características propias que implementa el switch, por ejemplo tiene 10 tablas:

Conexión

Paquete OFPT_ECHO_REQUEST/REPLY

El switch tiene configura el envío de mensajes echo request OFPT_ECHO_REQUEST cada 3 segundos al controlador, éste respondera con echo reply OFPT_ECHO_REPLY:

Conexión

Conexión

Paquete OFPT_MULTIPART_REQUEST/REPLY

Para obtener información de los puertos del switch el controlador envía un mensaje OFPT_MULTIPART_REQUEST solicitando información de los puertos (OFPMP_PORT_DESC):

Conexión

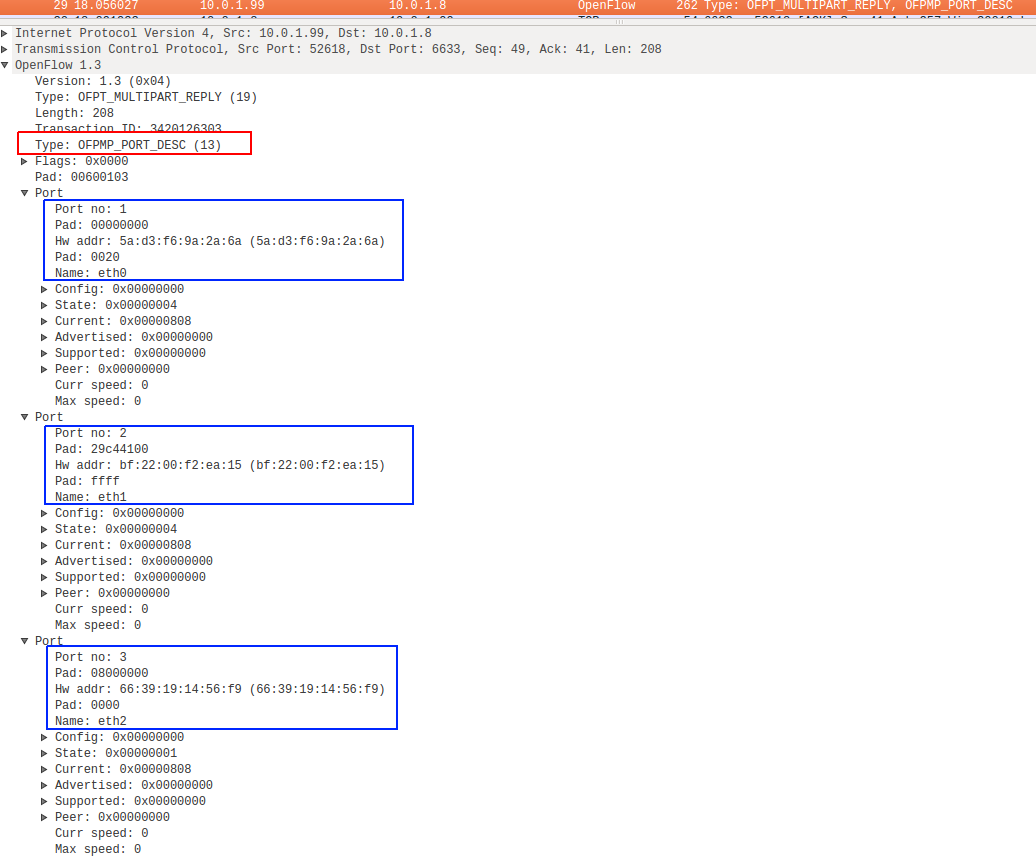

El switch contesta en el mesnsaje OFPT_MULTIPART_REPLY con la información OFPMP_PORT_DESC de los 3 puertos que tiene y la información de cada uno de ellos:

Conexión

Tablas en Faucet

Una vez que un paquete entra en un switch viaja a través de una serie de tablas comprobando qué regla aplicar en función de si cumple la condición, en cuyo caso, tendrá que ejecutar la instrucción asociada.

                                                      +----------+
         +--->-----------------------+          +---> | IPv4_FIB |--->-------+
         |                           |          |     +----------+           |
     +---^--+      +-----+       +---v-----+    |                       +----v----+      +-------+
 +-> | VLAN | ---> | ACL |  ---> | ETH_SRC | ---|---------------------> | ETH_DST | ---> | FLOOD |
 |   +------+      +-----+       +---------+    |                       +----^----+      +-------+
 |                                              |     +----------+           |
 |                                              +---> | IPv6_FIB |--->-------+
Entrada                                               +----------+
   de
paquetes

A continuación el controlador va a gestionar las tablas 0-7 de Faucet:

  • Tabla 0: PORT ACL
  • Tabla 1: VLAN: entrada de los paquetes al controlador faucet. Descarta paquetes que no deberían ser procesadods por los switches. Contiene entradas para evitar spoofing a través del control de las direcciones MAC. Si es necesario añade etiquetas VLAN y reenvía a la tabla ACL o ETH_SRC.
  • Tabla 2: VLAN ACL
  • Tabla 3: ETH_SRC: registra las direcciones Ethernet aprendidas.
  • Tabla 4/5: IPV4_FIB/IPv6_FIB: añade rutas IPv4/IPv6. Se pueden configurar a través de la configuración VLAN de Faucet o a través de BGP.
  • Tabla 6: ETH_DST: si se conoce el destino se envía a través del puerto aprendido. Si no se conoce se realiza inundación. Tiene en cuenta si se ha configurado algún puerto como mirror.
  • Tabla 7: FLOOD: realiza la inundación teniendo en cuenta las VLAN y los puertos mirror.

Paquete OFPT_FLOW_MOD

La gestión de las tablas se realiza a través de mensajes OFPT_FLOW_MOD:

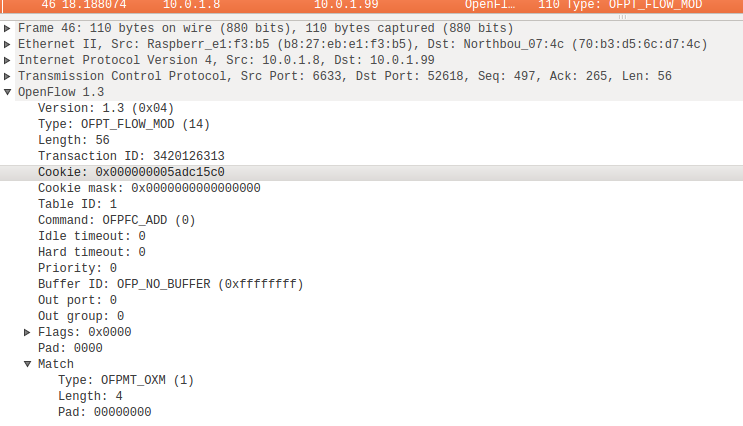

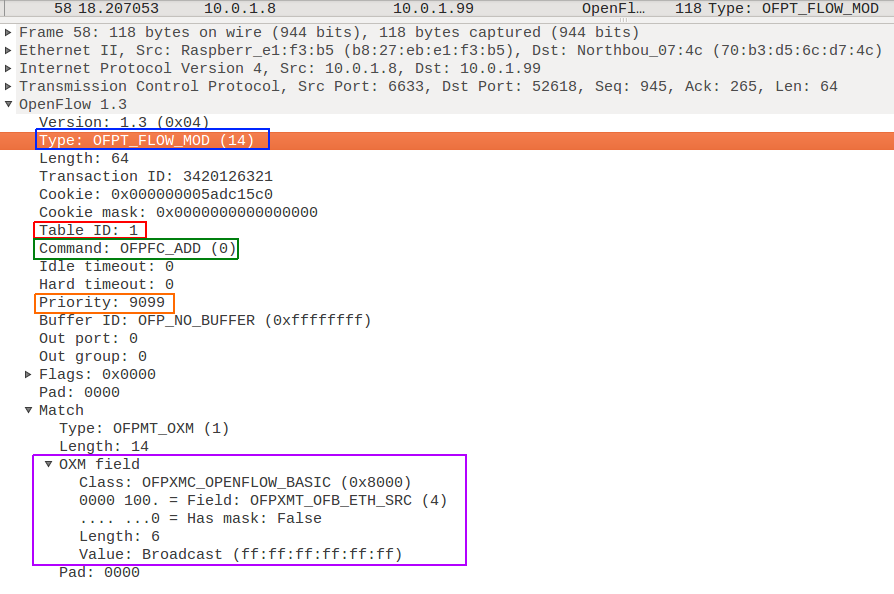

  • Primero envía el mensaje que incluye el comando OFPFC_DELETE, para borrar el contenido de esa tabla. Por ejemplo para la tabla 1:

    Conexión

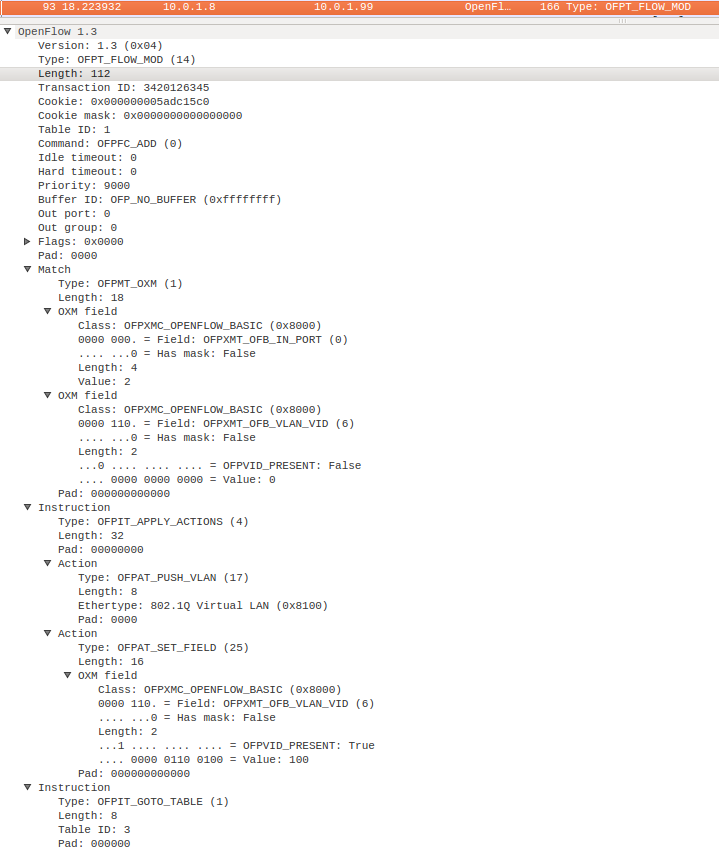

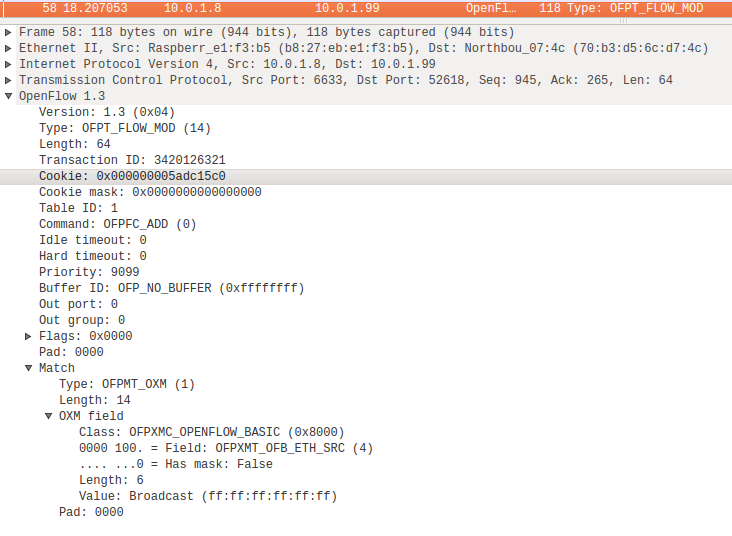

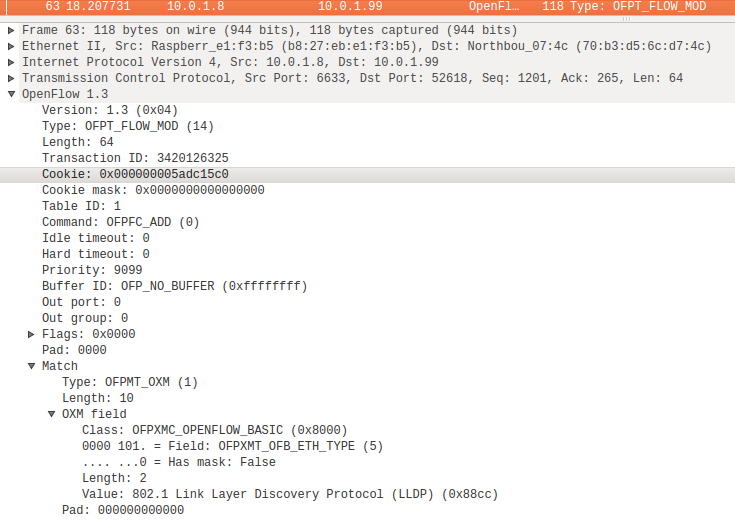

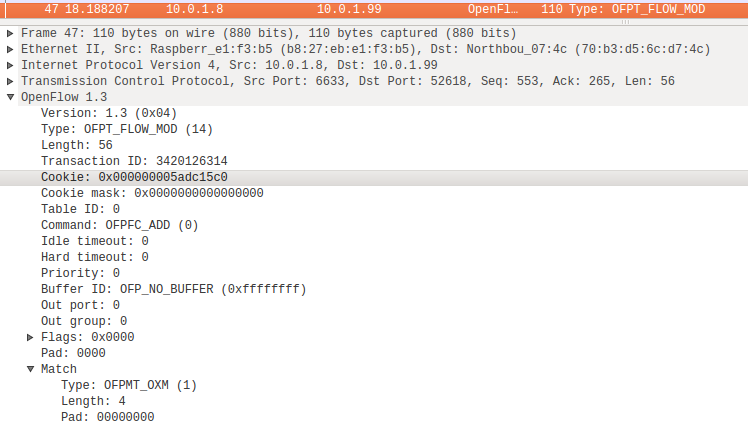

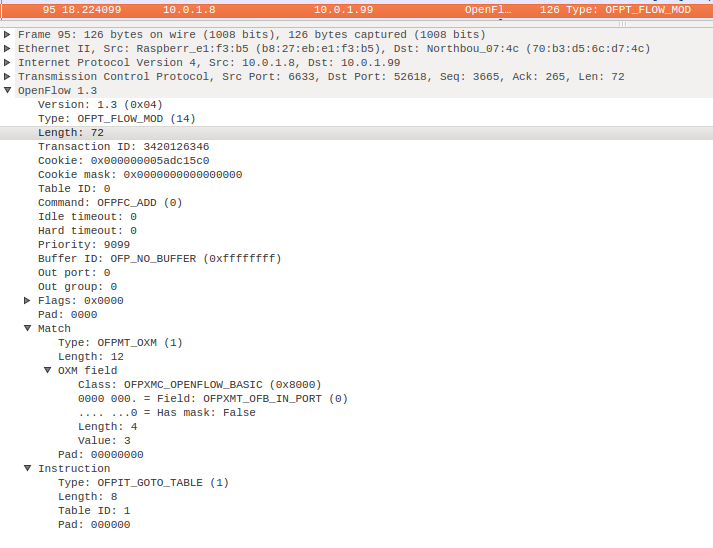

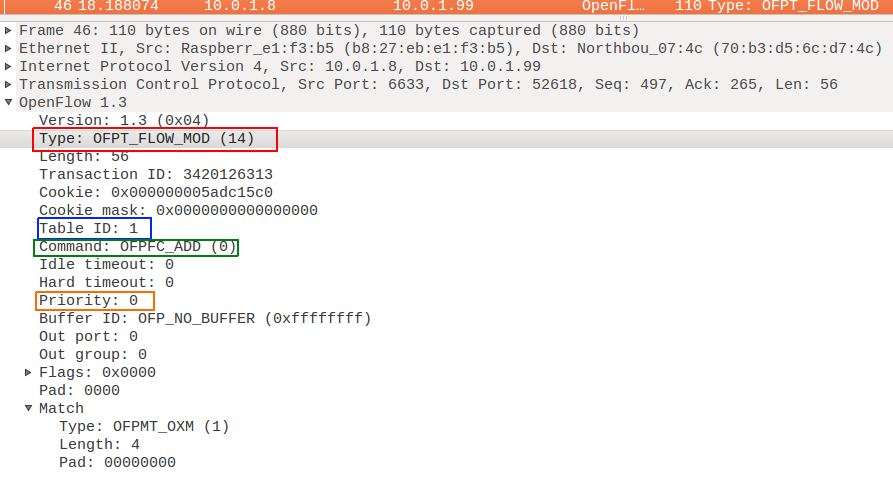

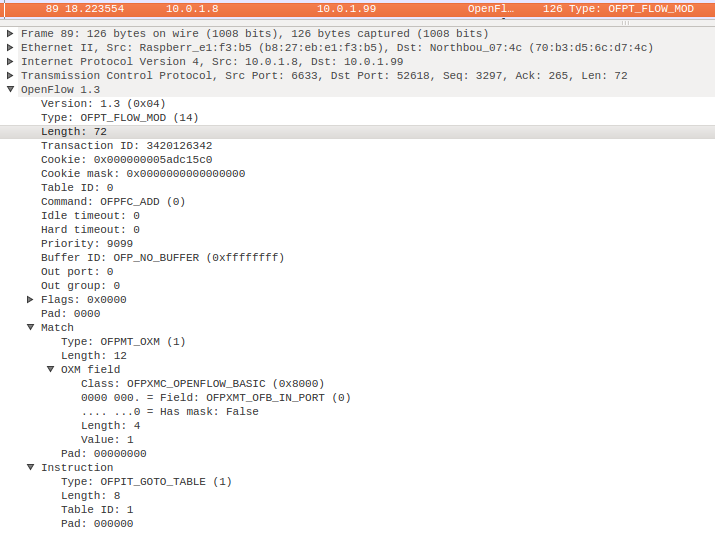

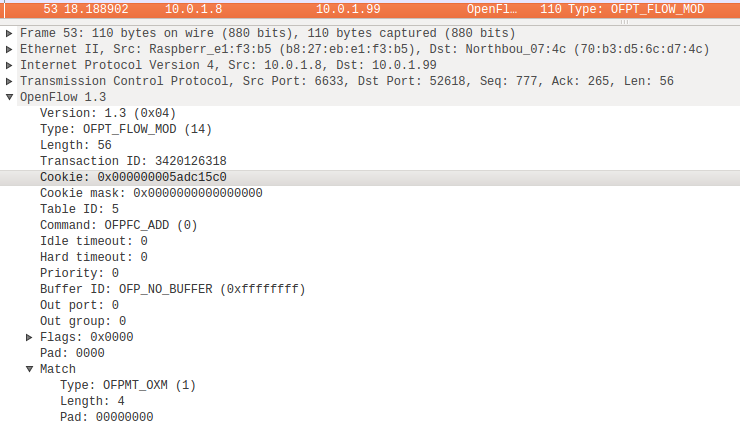

  • A continuación se crea un flujo para cada una de las tablas con prioridad 0 sin reglas y sin acciones, a través del comando OFPFC_ADD. Por ejemplo, para la tabla 1:

    Conexión

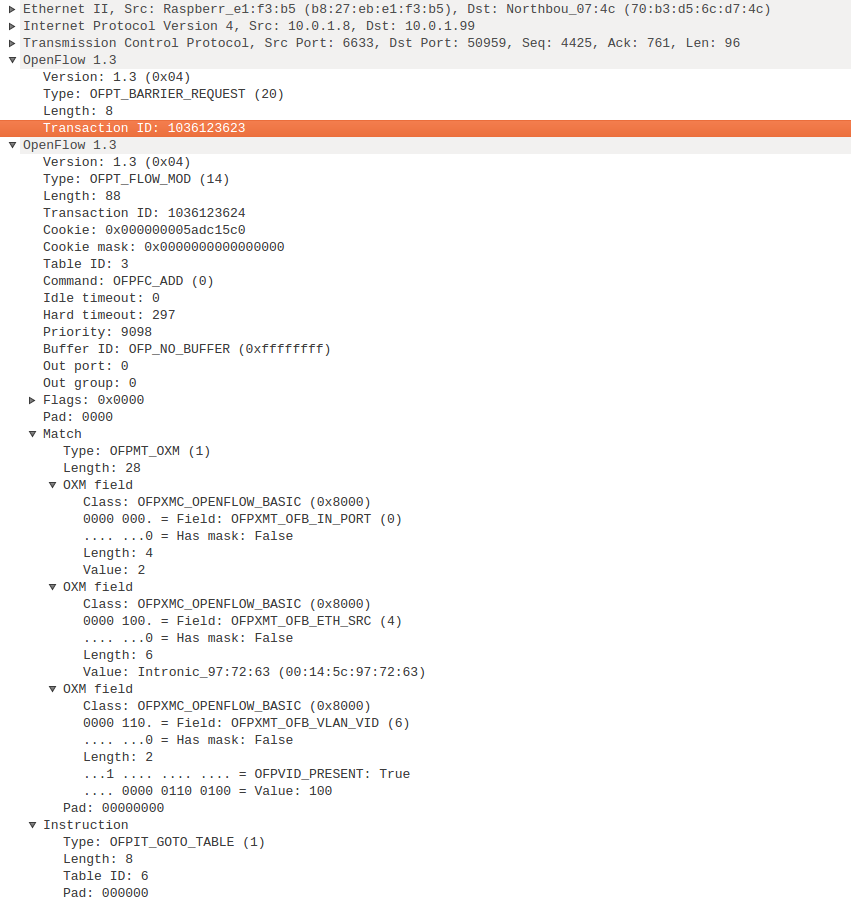

  • Se instalan determinadas reglas con el comando OFPFC_ADD, por ejemplo en la tabla 1 se establece que con prioridad 9099 que para el campo ETH_SRC=ff:ff:ff:ff:ff:ff, no se establece ninguna acción, por tanto la acción es descartar:

    Conexión

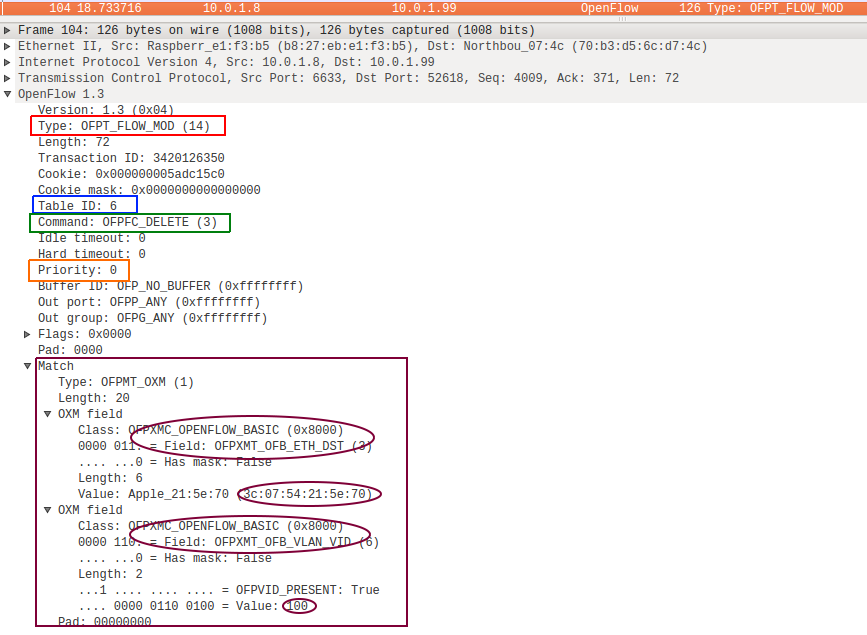

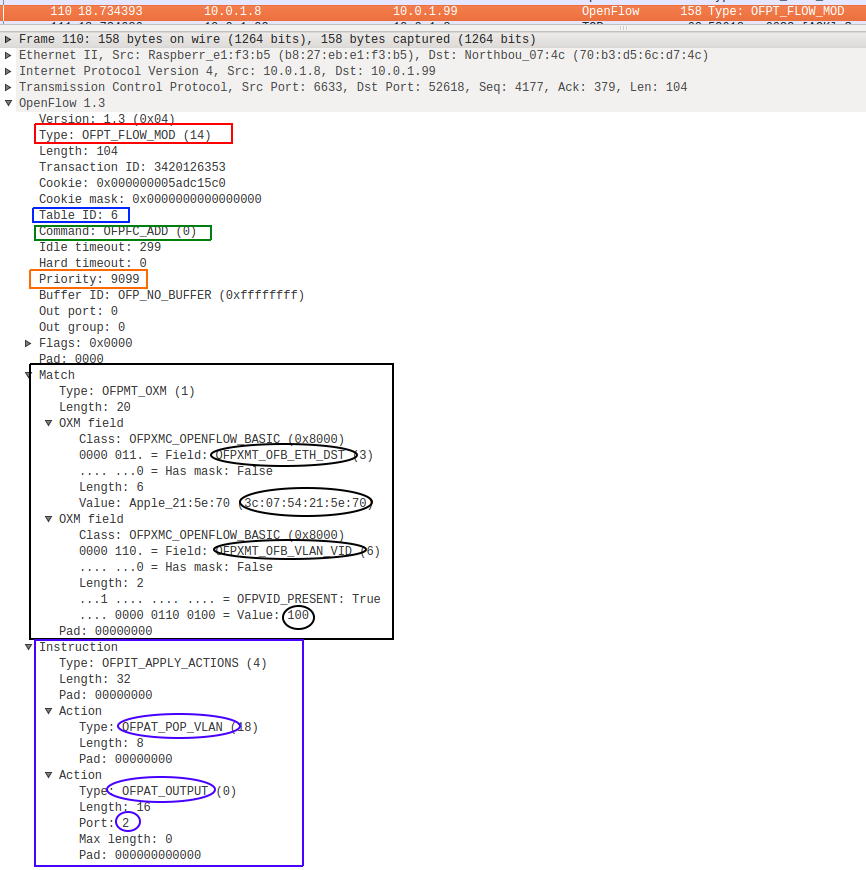

  • En la tabla 6 con el comando OFPFC_ADD se instala una regla con prioridad 9000 para reenviar el paquete a la tabla 7.

    Conexión

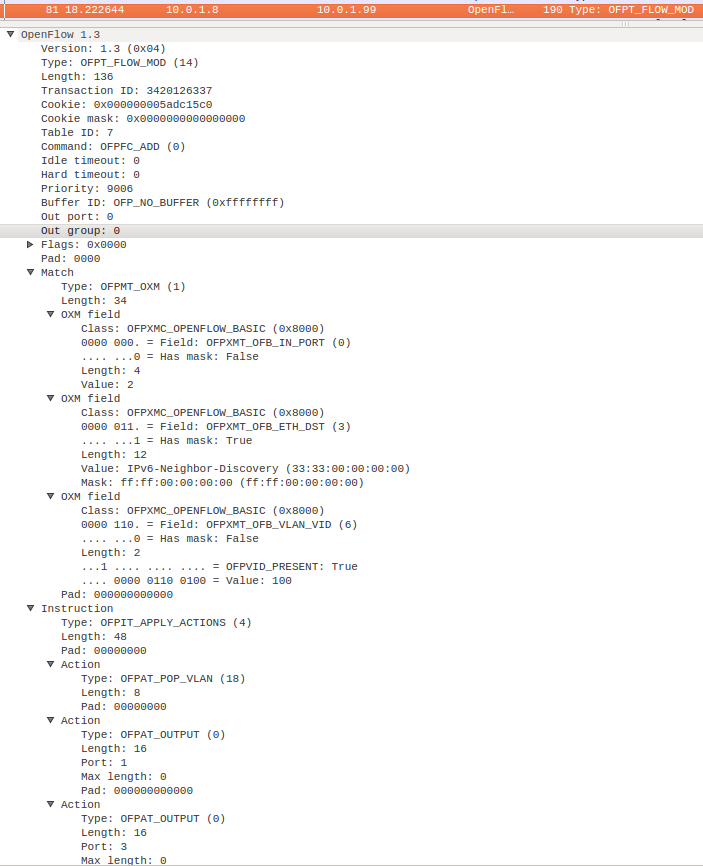

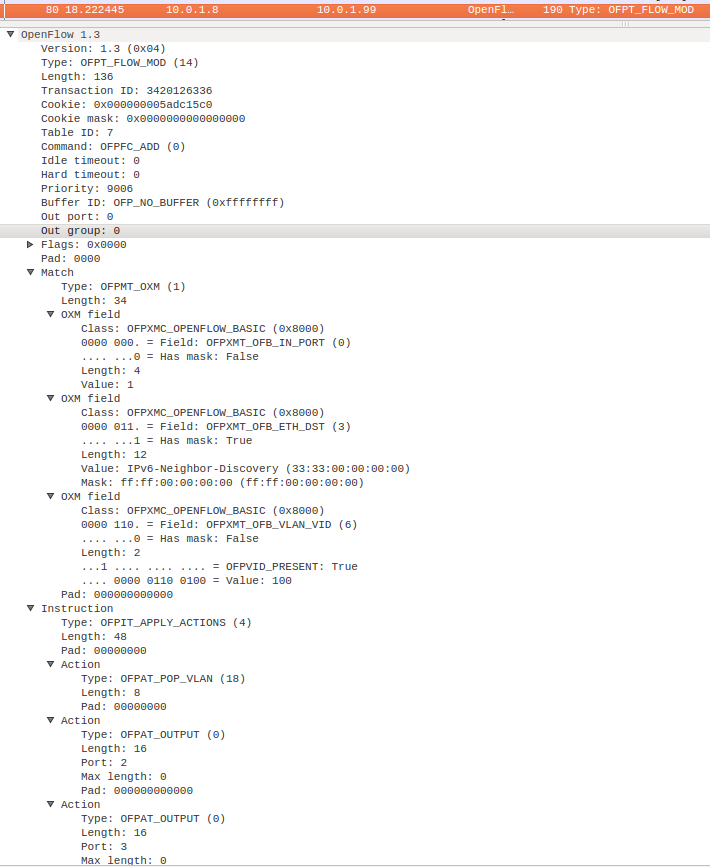

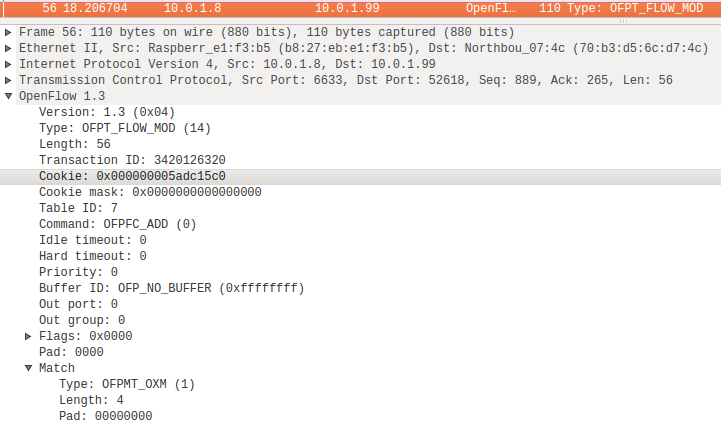

  • En la tabla 7 con el comando OFPFC_ADD se instala una regla para los paquetes recibidos por el puerto 2 y etiqueta VLAN=100 se reenvíen sin etiqueta por los puertso 1 y 3.

    Conexión

Después de que el controlador le hay enviado los paquetes de inicialización de flujos, el switch tendrá el siguiente contenido en sus tablas:

La información en las tablas de faucet queda configurada en las tablas de flujos del switch. Por ejemplo, vamos a ver como después de haber arrancado el controlador y éste haya contactado con el switch, ambos tienen información similar:

Tabla 0: PORT ACL

La tabla 0 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
0 30 9099 1 GOTO TABLE 1 Paquete Todos los paquetes recibidos en puerto 1 pasan a tabla 1
0 32 9099 2 GOTO TABLE 1 Paquete Todos los paquetes recibidos en puerto 2 pasan a tabla 1
0 34 9099 3 GOTO TABLE 1 Paquete Todos los paquetes recibidos en puerto 3 pasan a tabla 1
0 2 0 Nome (DROP) Paquete Descartar paquetes

A continuación se muestra los flujos detallados que proporciona la información del switch:

Flow 30
 Match:
  In Port: 1
 Attributes:
  Table ID: 0                           Cookie:0x5adc15c0
  Priority: 9099                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Goto Table: 1

Flow 32
 Match:
  In Port: 2
 Attributes:
  Table ID: 0                           Cookie:0x5adc15c0
  Priority: 9099                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Goto Table: 1

Flow 34
 Match:
  In Port: 3
 Attributes:
  Table ID: 0                           Cookie:0x5adc15c0
  Priority: 9099                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Goto Table: 1


Flow 2
 Match:
 Attributes:
  Table ID: 0                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Tabla 1: VLAN

La tabla 1 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFLow meaning
1 9 9099 ff:ff:ff:ff:ff:ff None (DROP) Paquete Descartar dirección ethernet origen=broadcast
1 11 9099 01:80:c2:00:00:00 None (DROP) Paquete Descartar STP BPDU
1 12 9099 01:00:0c:cc:cc:cd None (DROP) Paquete Descartar STP BPDU
1 13 9099 35020 None (DROP) Paquete Descartar LLDP
1 10 9001 0e:00:00:00:00:01 None (DROP) Paquete FAUCET_MAC=0e:00:00:00:00:01, descartar spoofing.
1 31 9000 1 PUSH VLAN tag=100, Goto Table=3 Paquete Añade etiqueta vlan=100 y reenvía a tabla 3.
1 33 9000 2 PUSH VLAN tag=100, Goto Table=3 Paquete Añade etiqueta vlan=100 y reenvía a tabla 3.
1 35 9000 3 PUSH VLAN tag=100, Goto Table=3 Paquete Añade etiqueta vlan=100 y reenvía a tabla 3.
1 1 0 None (DROP) Paquete Descartar paquetes

A continuación se muestran los flujos detallados que proporciona la información del switch:


Flow 9
 Match:
  Source MAC: FF:FF:FF:FF:FF:FF
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9099                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Flow 11
 Match:
  Destination MAC: 01:80:C2:00:00:00
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9099                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Flow 12
 Match:
  Destination MAC: 01:00:0C:CC:CC:CD
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9099                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Flow 13
 Match:
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9099                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Flow 10
 Match:
  Source MAC: 0E:00:00:00:00:01
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9001                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Flow 31
 Match:
  In Port: 1
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Push VLAN tag
   Set VLAN ID: 100
  Goto Table: 3

Flow 33
 Match:
  In Port: 2
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Push VLAN tag
   Set VLAN ID: 100
  Goto Table: 3

Flow 35
 Match:
  In Port: 3
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Push VLAN tag
   Set VLAN ID: 100
  Goto Table: 3

Flow 1
 Match:
 Attributes:
  Table ID: 1                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Tabla 2: VLAN ACL

La tabla 2 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
2 3 0 None (DROP) Paquete Descartar paquetes

A continuación se muestran los flujos detallados que proporciona la información del switch:

Flow 3
 Match:
 Attributes:
  Table ID: 2                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Tabla 3: ETH_SRC

La tabla 3 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning

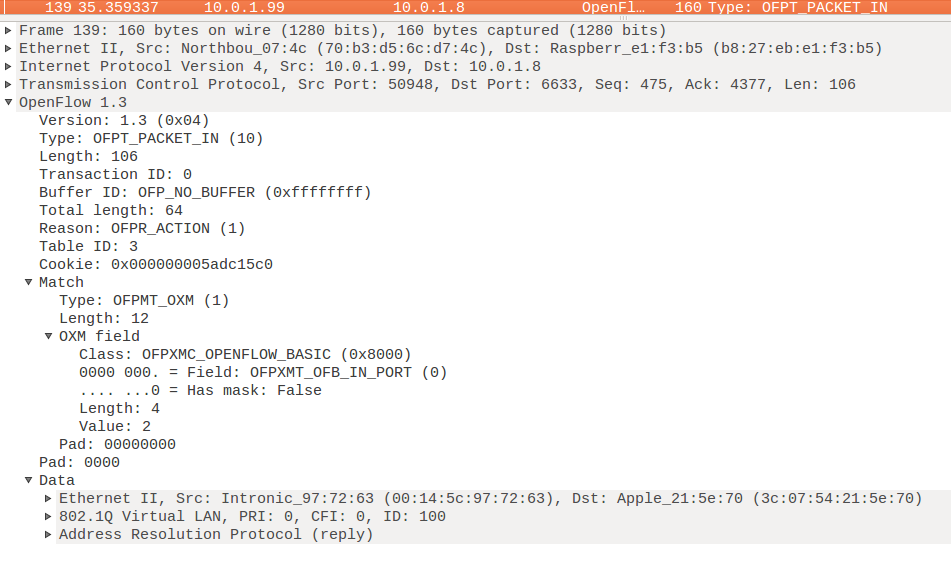

3 36 9000 CONTROLLER, Goto Table=6 Paquete Envía paquete IN_PACKET a controlador y reenvía a la tabla 6
3 4 0 None (DROP) Paquete Descartar paquetes

La tabla 3 en el switch

Flow 36
 Match:
 Attributes:
  Table ID: 3                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Output: CONTROLLER
  Goto Table: 6

Flow 4
 Match:
 Attributes:
  Table ID: 3                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                          Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Tabla 4: IPv4_FIB

La tabla 4 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFLow meaning
4 5 0 None (DROP) Paquete Descartar paquetes

A continuación se muestran los flujos detallados que proporciona la información del switch:

Flow 5
 Match:
 Attributes:
  Table ID: 4                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Tabla 5: IPv6_FIB

La tabla 5 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
5 6 0 None (DROP) Paquete Descartar paquetes

A continuación se muestran los flujos detallados que proporciona la información del switch:

Flow 6
 Match:
 Attributes:
  Table ID: 5                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Tabla 6: ETH_DST

La tabla 6 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
6 14 9000 GOTO_TABLE:7 Paquete Ir a la tabla de inundación para destinos no conocidos
6 7 0 None (DROP) Paquete Descartar paquetes

A continuación se muestran los flujos detallados que proporciona la información del switch:

Flow 14
 Match:
 Attributes:
  Table ID: 6                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Goto Table: 7


Flow 7
 Match:
 Attributes:
  Table ID: 6                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

Tabla 7: FLOOD

La tabla 7 en el switch contiene la siguiente información:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
7 27 9008 ff:ff:ff:ff:ff:ff 100 1 "POP_VLAN", "OUTPUT:2", "OUTPUT:3" Paquete Broadcast, reenviar por puertos 2 y 3
7 28 9008 ff:ff:ff:ff:ff:ff 100 2 "POP_VLAN", "OUTPUT:1", "OUTPUT:3" Paquete Broadcast, reenviar por puertos 1 y 3
7 29 9008 ff:ff:ff:ff:ff:ff 100 3 "POP_VLAN", "OUTPUT:1", "OUTPUT:2" Paquete Broadcast, reenviar por puertos 1 y 2
7 24 9006 33:33:00:00:00:00/ff:ff:00:00:00:00 100 1 "POP_VLAN", "OUTPUT:2", "OUTPUT:3" Paquete Multicast IPv6 ND, reenviar por puertos 2 y 3
7 25 9006 33:33:00:00:00:00/ff:ff:00:00:00:00 100 2 "POP_VLAN", "OUTPUT:1", "OUTPUT:3" Paquete Multicast IPv6 ND, reenviar por puertos 1 y 3
7 26 9006 33:33:00:00:00:00/ff:ff:00:00:00:00 100 3 "POP_VLAN", "OUTPUT:1", "OUTPUT:2" Paquete Multicast IPv6 ND, reenviar por puertos 1 y 2
7 21 9004 01:00:5e:00:00:00/ ff:ff:ff:00:00:00 100 1 "POP_VLAN", "OUTPUT:2", "OUTPUT:3" Paquete Cualquier dirección que comience por 01:00:5e:::__ (máscara ff:ff:ff:00:00:00) y con etiqueta VLAN=100 es de IPv4 multicast y se reenvía por tofos los puertos
7 22 9004 01:00:5e:00:00:00/ ff:ff:ff:00:00:00 100 2 "POP_VLAN", "OUTPUT:1", "OUTPUT:3" Paquete
7 23 9004 01:00:5e:00:00:00/ ff:ff:ff:00:00:00 100 3 "POP_VLAN", "OUTPUT:1", "OUTPUT:2" Paquete
7 18 9002 01:80:c2:00:00:00/ ff:ff:ff:00:00:00 100 1 "POP_VLAN", "OUTPUT:2", "OUTPUT:3" Paquete Cualquier dirección que comience por 01:80:c2:::__ (máscara ff:ff:ff:00:00:00) y con etiqueta VLAN=100 es una dirección de grupo para otros protocolos diferentes de IP se reenvía por tofos los puertos sin etiqueta
7 19 9002 01:80:c2:00:00:00/ ff:ff:ff:00:00:00 100 2 "POP_VLAN", "OUTPUT:1", "OUTPUT:3" Paquete
7 20 9002 01:80:c2:00:00:00/ ff:ff:ff:00:00:00 100 3 "POP_VLAN", "OUTPUT:1", "OUTPUT:2" Paquete
7 15 9000 100 1 "POP_VLAN", "OUTPUT:2", "OUTPUT:3" Paquete cualquier paquete con etiqueta VLAN=100 se reenvía por el resto de puertos
7 16 9000 100 2 "POP_VLAN", "OUTPUT:1", "OUTPUT:3" Paquete
7 17 9000 100 3 "POP_VLAN", "OUTPUT:1", "OUTPUT:2" Paquete
7 8 0 None (DROP) Paquete Descartar paquetes

A continuación se muestran los flujos detallados que proporciona la información del switch:

Flow 27
 Match:
  In Port: 1
  Destination MAC: FF:FF:FF:FF:FF:FF
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9008                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 2
   Output Port: 3

Flow 28
 Match:
  In Port: 2
  Destination MAC: FF:FF:FF:FF:FF:FF
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9008                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 3

Flow 29
 Match:
  In Port: 3
  Destination MAC: FF:FF:FF:FF:FF:FF
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9008                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 2

Flow 24
 Match:
  In Port: 1
  Destination MAC: 33:33:00:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9006                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 2
   Output Port: 3

Flow 25
 Match:
  In Port: 2
  Destination MAC: 33:33:00:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9006                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 3

Flow 26
 Match:
  In Port: 3
  Destination MAC: 33:33:00:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9006                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 2

Flow 21
 Match:
  In Port: 1
  Destination MAC: 01:00:5E:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9004                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 2
   Output Port: 3

Flow 22
 Match:
  In Port: 2
  Destination MAC: 01:00:5E:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9004                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 3

Flow 23
 Match:
  In Port: 3
  Destination MAC: 01:00:5E:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9004                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 2


Flow 18
 Match:
  In Port: 1
  Destination MAC: 01:80:C2:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9002                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 2
   Output Port: 3

Flow 19
 Match:
  In Port: 2
  Destination MAC: 01:80:C2:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9002                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 3

Flow 20
 Match:
  In Port: 3
  Destination MAC: 01:80:C2:00:00:00
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9002                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 2



Flow 15
 Match:
  In Port: 1
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 2
   Output Port: 3

Flow 16
 Match:
  In Port: 2
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 3

Flow 17
 Match:
  In Port: 3
  VLAN ID: 100
 Attributes:
  Table ID: 7                           Cookie:0x5adc15c0
  Priority: 9000                        Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1
   Output Port: 2


Flow 8
 Match:
 Attributes:
  Table ID: 4                           Cookie:0x5adc15c0
  Priority: 0                           Duration: 186 secs
  Hard Timeout: 0 secs                  Idle Timeout: 0 secs
  Byte Count: 0                         Packet Count: 0
  Last Match: 00:03:06
 Instructions:
   DROP

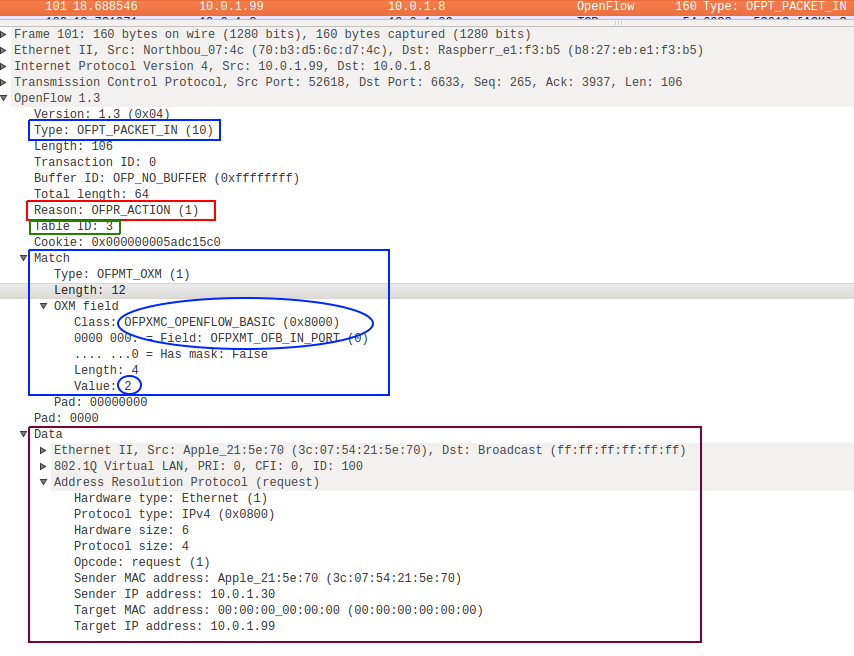

Paquete OFPT_PACKET_IN

Cuando el switch recibe un paquete para el que no tiene programada una regla, se lo envía al controlador para pedir instrucciones. Por ejemplo, supongamos que el switch ha recibido a través del puerto 2 una solicitud de ARP de la máquina 3c:07:54:21:5e:70 dirigida al Broadcast Ethernet.

Conexión

Según se han visto las tablas que hay configuradas, el switch consultaría las siguientes reglas:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
0 30 9099 1 GOTO TABLE 1 Paquete Todos los paquetes recibidos en puerto 1 pasan a tabla 1
1 31 9000 1 PUSH VLAN tag=100, Goto Table=3 Paquete Añade etiqueta vlan=100 y reenvía a tabla 3.
3 36 9000 CONTROLLER, Goto Table=6 Paquete Envía paquete IN_PACKET a controlador y reenvía a la tabla 6
6 14 9000 GOTO_TABLE:7 Paquete Ir a la tabla de inundación para destinos no conocidos
7 15 9000 100 1 "POP_VLAN", "OUTPUT:2", "OUTPUT:3" Paquete

Como resultado de la regla que hay configurada en la tabla 3, el switch le envía al controlador un paquete OFPT_PACKET_IN:

Conexión

El controlador instruye al switch con las siguientes reglas de borrado para la tabla 3 (ETH_SRC) y la tabla 6 (ETH_DST), cuya condición incluya la dirección Ethernet origen de la solicitud de ARP 3c:07:54:21:5e:70 y que el paquete se reciba con etiqueta VLAN=100 (por si esta dirección Ethernet se hubiera aprendido en otro puerto diferente).

Conexión

Conexión

Y a continuación configura las siguientes entradas en las tablas 3 (ETH_SRC) y 6 (ETH_DST):

  • Tabla 3 (ETH_SRC): Con prioridad 9098, cuando se reciba un paquete con la dirección Ethernet origen 3c:07:54:21:5e:70 de la VLAN=100 en el puerto 2, se reenvía a la tabla 6:
Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
3 37 9098 3C:07:54:21:5E:70 100 2 GOTO TABLE 6 Paquete Todos los paquetes recibidos en puerto 2, VLAN=100 y ETH_SRC=3C:07:54:21:5E:70, se reenvían a tabla 6
Flow 37
 Match:
  In Port: 2
  Source MAC: 3C:07:54:21:5E:70
  VLAN ID: 100
 Attributes:
  Table ID: 3                                   Cookie:0x5adc15c0
  Priority: 9098                                Duration: 91 secs
  Hard Timeout: 303 secs                        Idle Timeout: 0 secs
  Byte Count: 15419                             Packet Count: 111
  Last Match: 00:00:01
 Instructions:
  Goto Table: 6
  • Tabla 6 (ETH_DST): Con prioridad 9099, cuando se reciba un paquete con la dirección Ethernet destino 3c:07:54:21:5e:70 de la VLAN=100, se elimina la etiqueta VLAN y se reenvía al puerto 1 (ya se sabe que la máquina está conectada a ese puerto porque es por donde se ha recibido un mensaje con esa dirección Ethernet origen):
Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
6 38 9099 3C:07:54:21:5E:70 100 POP VLAN TAG, OUTPUT PORT=2 Paquete Todos los paquetes recibidos VLAN=100 y DST_SRC=3C:07:54:21:5E:70, se reenvían sin etiqueta VLAN al puerto 1
Flow 38
 Match:
  Destination MAC: 3C:07:54:21:5E:70
  VLAN ID: 100
 Attributes:
  Table ID: 6                                   Cookie:0x5adc15c0
  Priority: 9099                                Duration: 91 secs
  Hard Timeout: 0 secs                          Idle Timeout: 303 secs
  Byte Count: 0                                 Packet Count: 0
  Last Match: 00:01:31
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 1

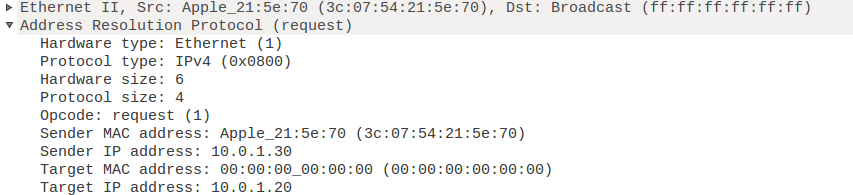

Cuando se recibe la respuesta de ARP:

Conexión

Se consultan de nuevo las tablas en ese instante, y las reglas que afectan al paquete entrante son:

Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
0 32 9099 2 GOTO TABLE 1 Paquete Todos los paquetes recibidos en puerto 2 pasan a tabla 1
1 33 9000 2 PUSH VLAN tag=100, Goto Table=3 Paquete Añade etiqueta vlan=100 y reenvía a tabla 3.
3 36 9000 CONTROLLER, Goto Table=6 Paquete Envía paquete IN_PACKET a controlador y reenvía a la tabla 6
6 14 9000 GOTO_TABLE:7 Paquete Ir a la tabla de inundación para destinos no conocidos
7 16 9000 100 2 "POP_VLAN", "OUTPUT:1", "OUTPUT:3" Paquete

Como resultado de la regla que hay configurada en la tabla 3, el switch le envía al controlador un paquete OFPT_PACKET_IN:

Conexión

Y a continuación configura las siguientes entradas en las tablas 3 (ETH_SRC) y 6 (ETH_DST):

  • Tabla 3 (ETH_SRC): Con prioridad 9098, cuando se reciba un paquete con la dirección Ethernet origen 3c:07:54:21:5e:70 de la VLAN=100 en el puerto 2, se reenvía a la tabla 6:
Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
3 39 9098 00:14:5C:97:72:63 100 2 GOTO TABLE 6 Paquete Todos los paquetes recibidos en puerto 2, VLAN=100 y ETH_SRC=00:14:5C:97:72:63, se reenvían a tabla 6
Flow 39
 Match:
  In Port: 2
  Source MAC: 00:14:5C:97:72:63
  VLAN ID: 100
 Attributes:
  Table ID: 3                                   Cookie:0x5adc15c0
  Priority: 9098                                Duration: 33 secs
  Hard Timeout: 299 secs                        Idle Timeout: 0 secs
  Byte Count: 0                                 Packet Count: 0
  Last Match: 00:00:33
 Instructions:
  Goto Table: 6
  • Tabla 6 (ETH_DST): Con prioridad 9099, cuando se reciba un paquete con la dirección Ethernet destino 00:14:5C:97:72:63 de la VLAN=100 , se elimina la etiqueta VLAN y se reenvía al puerto 2 (ya se sabe que la máquina está conectada a ese puerto porque es por donde se ha recibido un mensaje con esa dirección Ethernet origen):
Table Flujo en ZodiacFX Priority dl_dst dl_src dl_vlan dl_type in_port actions paquete openFlow meaning
6 40 9099 00:14:5C:97:72:63 100 POP VLAN TAG, OUTPUT PORT=2 Paquete Todos los paquetes recibidos VLAN=100 y DST_SRC=00:14:5C:97:72:63, se reenvían sin etiqueta VLAN al puerto 2
Flow 40
 Match:
  Destination MAC: 00:14:5C:97:72:63
  VLAN ID: 100
 Attributes:
  Table ID: 6                                   Cookie:0x5adc15c0
  Priority: 9099                                Duration: 33 secs
  Hard Timeout: 0 secs                          Idle Timeout: 299 secs
  Byte Count: 0                                 Packet Count: 0
  Last Match: 00:00:33
 Instructions:
  Apply Actions:
   Pop VLAN tag
   Output Port: 2

results matching ""

    No results matching ""
